Beschreibung
PowerHub4600

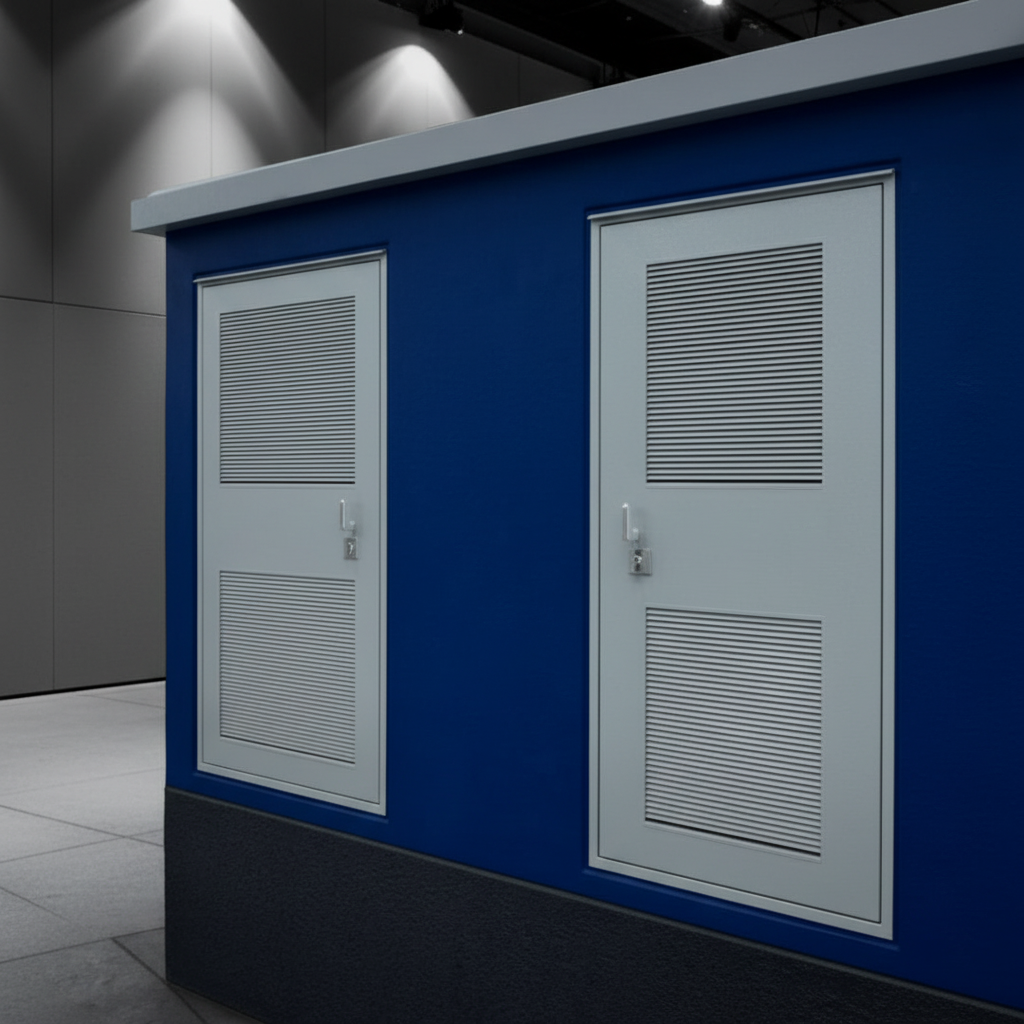

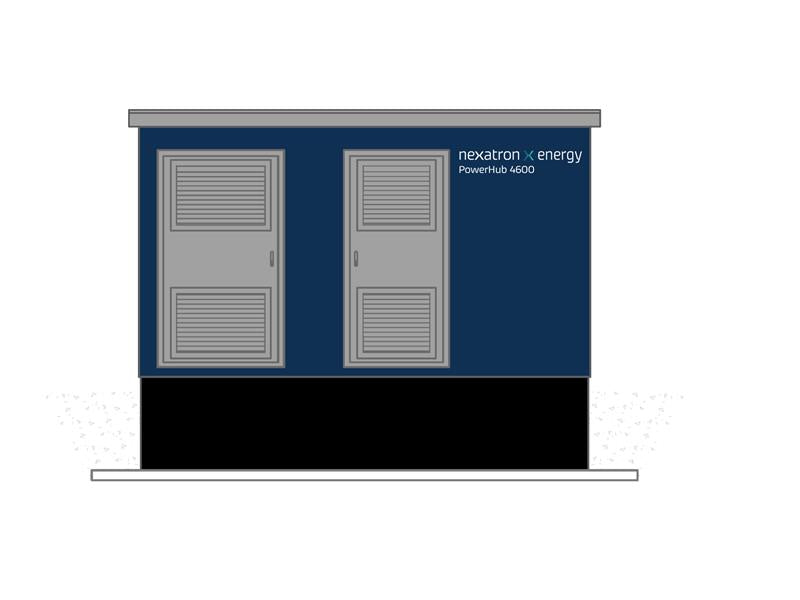

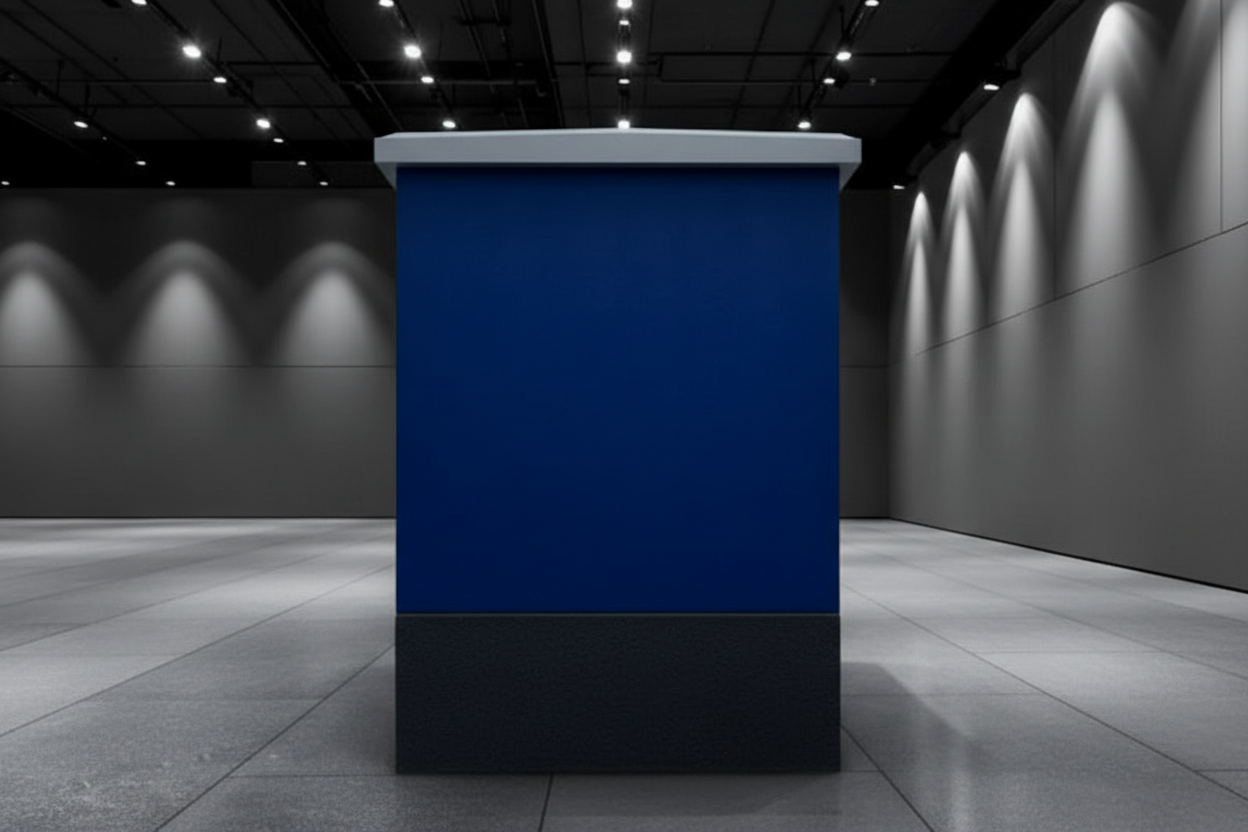

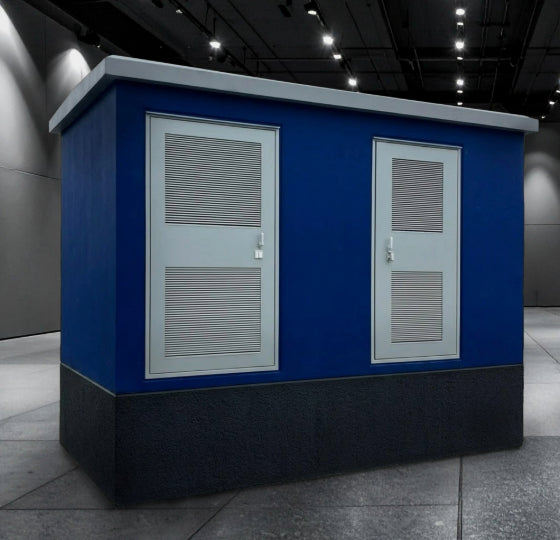

begehbare, dreiteilige Betonstation in massiver Stahlbetonbauweise zur Aufnahme von Mittelspannungs-, Niederspannungs- und Transformatorentechnik.
Konstruktion und Aufbau:
Begehbare Kompaktstation in dreiteiliger Ausführung bestehend aus Keller, Stationskörper und Dach. Massive Stahlbetonkonstruktion mit integrierten Erdungspunkten innerhalb des Stahlbetons. Zusätzlicher Erdungspunkt zur Anbindung einer äußeren Erdungsanlage über HEA-IS-Durchführung vorhanden. Keller mit wasserisolierender Außenbeschichtung (schwarz).
Abmessungen:
-
Länge: ca. 4.600 mm
-
Breite: ca. 2.550 mm
-
Gesamthöhe: ca. 3.670 mm
-
Höhe über Erdgleiche: ca. 2.820 mm
-
Kellerhöhe außen: ca. 950 mm
-
Einbautiefe (Erdhöhe): ca. 900 mm
Zugänge und Türen:
Zwei getrennte Zugangstüren aus pulverbeschichtetem Stahlblech (C5-H):
-
Tür zum Mittelspannungs-/Niederspannungsraum mit integrierten Lüftungsgittern
-
Tür zum Transformatorenraum mit integrierten Lüftungsgittern
Belüftung:
Natürliche Be- und Entlüftung über fest eingebaute Lüftungsgitter aus pulverbeschichtetem Stahlblech (C5-H), dimensioniert entsprechend der Verlustleistung der eingebauten Betriebsmittel.
Optional aktive Belüftung möglich.
Technische Auslegung / Innenraumaufteilung:
-
Platz für eine Mittelspannungsschaltanlage mit 3 Feldern
-
Platz für Mittelspannungsmessfeld mit optionalen Eigenbedarfswandler
-
Platz für Niederspannungshauptverteiung bis Abmaße max. (HxBxT) 2.050x850x2.100mm
-
Transformatorenstellplatz für Leistungstransformator bis ca. 2.500 kVA (modellabhängig)
Kabeleinführungen:
Kabeldurchführungen vorbereitet für HSI-System, Anzahl und Dimension frei definierbar und konfigurierbar.
Standardmäßig sind bis zu 12 Durchbrüche bis HSI-150 vorgesehen.
Oberflächen / Farbgebung:
-
Kunstharz-Reibeputz
-
Stationskörper außen: RAL 5013 (Kobaltblau)
-
Türen: RAL 9006 (Weißaluminium)
Andere Farben und Oberflächen sind Aufpreispflichtig, sofern lieferbar.
Optional verfügbar: Anti-Graffiti Beschichtung
Prüfung und Zertifizierung:
Störlichtbogenprüfung IAC-AB 20 kA / 1 s
-
Typ A - UESA Messfeld, SE RM-AirSeT
-
Typ B - UESA Messfeld, SE RM-AirSeT
Schutzgrad IP 23D
