Beschreibung

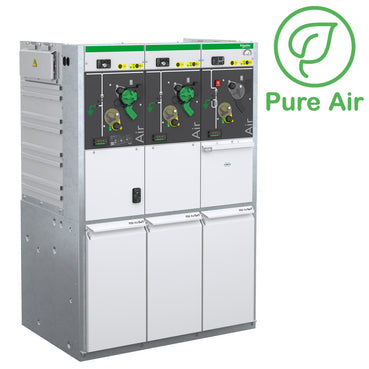

Schneider Electric RM-AirSeT
SF6-freie Mittelspannungsschaltanlage, Typ NE-IIB, nicht erweiterbare Ausführung mit zwei Lasttrennschaltern und einem Leistungsschalter.
Konstruktion und Abmessungen:
Kompakte Bauform mit 1.120 mm Breite, 1.400 mm Höhe und 780 mm Tiefe.
Integriertes Manometer mit Hilfskontakt.
Lieferung ohne Erstellung von Schaltungsbüchern.
Schaltgeräteausführung:
-
2 x Lasttrennschalter (I-Funktion)
-
1 x Leistungsschalter (B-Funktion)
I-Funktion – Ausstattung:
-
Handantrieb
-
Ohne Hilfsschalter
-
Ohne Spannungsanzeiger
-
Ohne KU-Anzeiger
-
Rückwärtsverriegelung der Kabelraumabdeckung
-
Kabelschellen Kunststoff 36–52 mm
B-Funktion – Ausstattung:
-
Hilfsschalter am Leistungsschalter: 6S/6Ö, LT 2W, ET 2W
-
Motorantrieb 24 VDC
-
Arbeitsstromauslöser 24 VDC
-
Ohne Spannungsanzeiger
-
Ohne KU-Anzeiger
-
Ohne Schutzgerät
-
Ohne Stromwandler
-
Rückwärtsverriegelung der Kabelraumabdeckung
Kabelschellen Kunststoff 36–52 mm
