Beschreibung

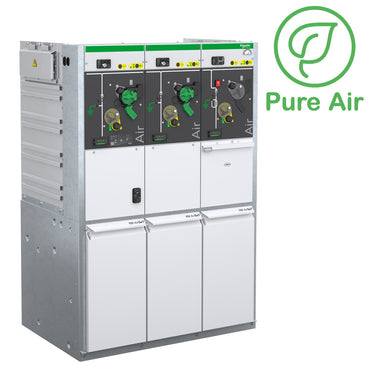

Schneider Electric RM-AirSeT
SF6-freie Mittelspannungsschaltanlage, Typ NE-IIQ, nicht erweiterbare Ausführung mit 2 Lasttrennschaltern und 1 Sicherungslasttrennschalter.
Konstruktion und Abmessungen:
Kompakte Bauform mit einer Breite von 1.120 mm, Höhe 1.400 mm und Tiefe 780 mm.
Integriertes Manometer mit Hilfskontakt.
Lieferung ohne Erstellung von Schaltungsbüchern.
Schaltgeräteausführung:
-
2 x Lasttrennschalter (I-Funktion)
-
1 x Sicherungslasttrennschalter (Q-Funktion)
I-Funktion – Ausstattung:
-
Handantrieb
-
Ohne Hilfsschalter
-
Ohne Spannungsanzeiger
-
Ohne KU-Anzeiger
-
Rückwärtsverriegelung der Kabelraumabdeckung
-
Kabelschellen aus Kunststoff für 36–52 mm
Q-Funktion – Ausstattung:
-
Allpolige Auslösung mit Anzeige
-
Auslöseverzögerung ≥ 70 ms
-
Handantrieb
-
Ohne Hilfsschalter
-
Ohne Spannungsanzeiger
-
Ohne KU-Anzeiger
-
Ohne Arbeitsstromauslöser
-
Ohne Meldeschalter „Sicherung ausgelöst“
-
Kabelschellen aus Kunststoff für 24–38 mm
